一、用途及特性介紹:

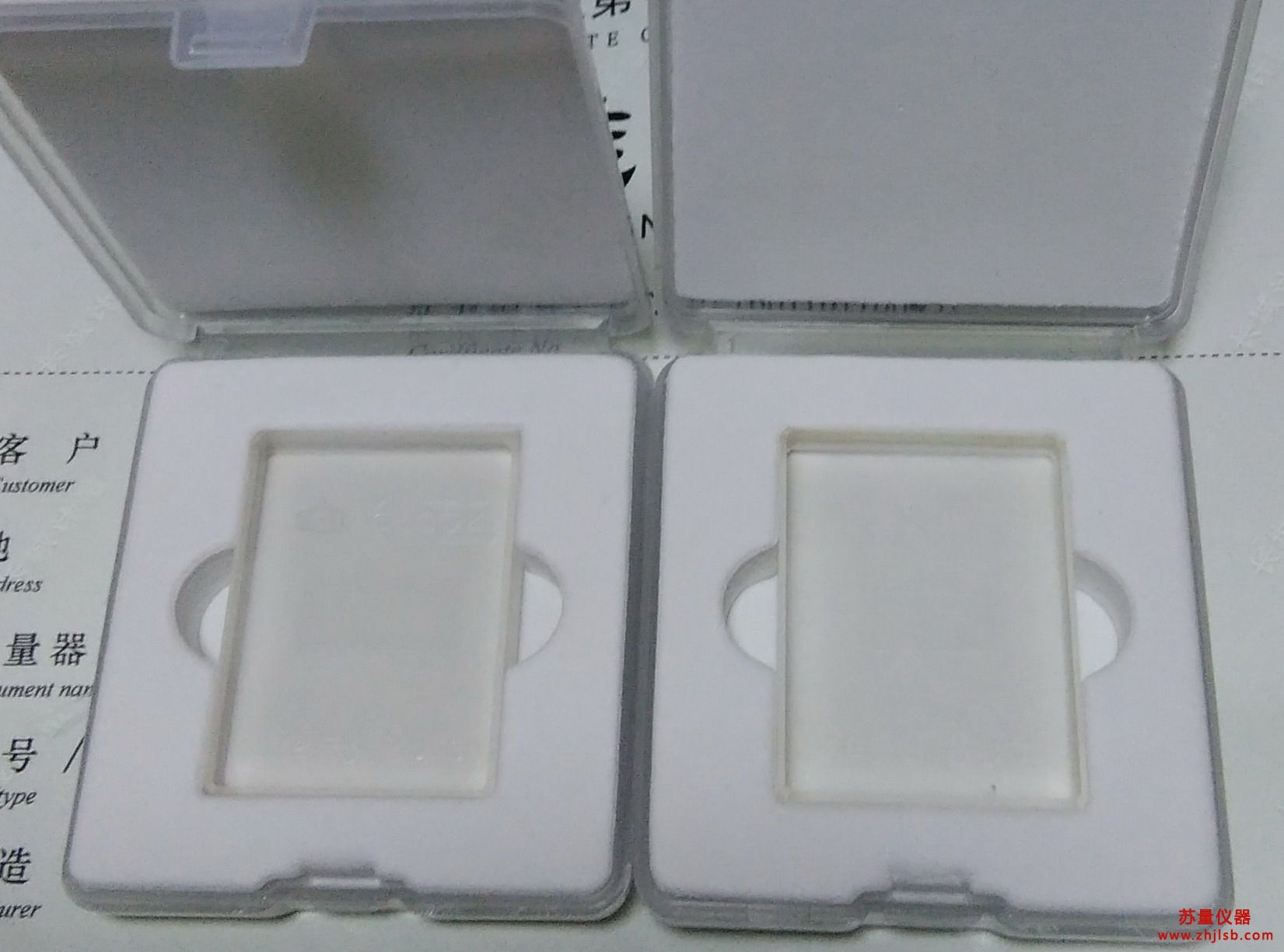

玻璃多刻線樣板由光學玻璃經過光學加工而成,中間有一小塊長方形工作區域,區域內有許多并列平行的刻線。其主要用于檢定觸針式電動輪廓儀Ra示值誤差、儀器示值的重復性和示值穩定性。
二、主要技術指標:
Ra公稱值(μm) |
公稱值的公差 |
0<Ra≤0.075 |
±25% |
0.075<Ra≤0.11 |
+10%~-25% |
0.11<Ra≤0.5 |
±20% |
0.5<Ra≤1 |
±15% |
1<Ra≤10 |
±10% |
三、規格:0.1μm、0.2μm、0.4μm、0.8μm、1.6μm、3.2μm
|
